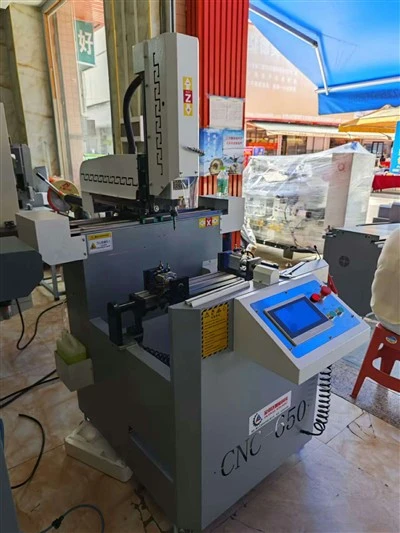

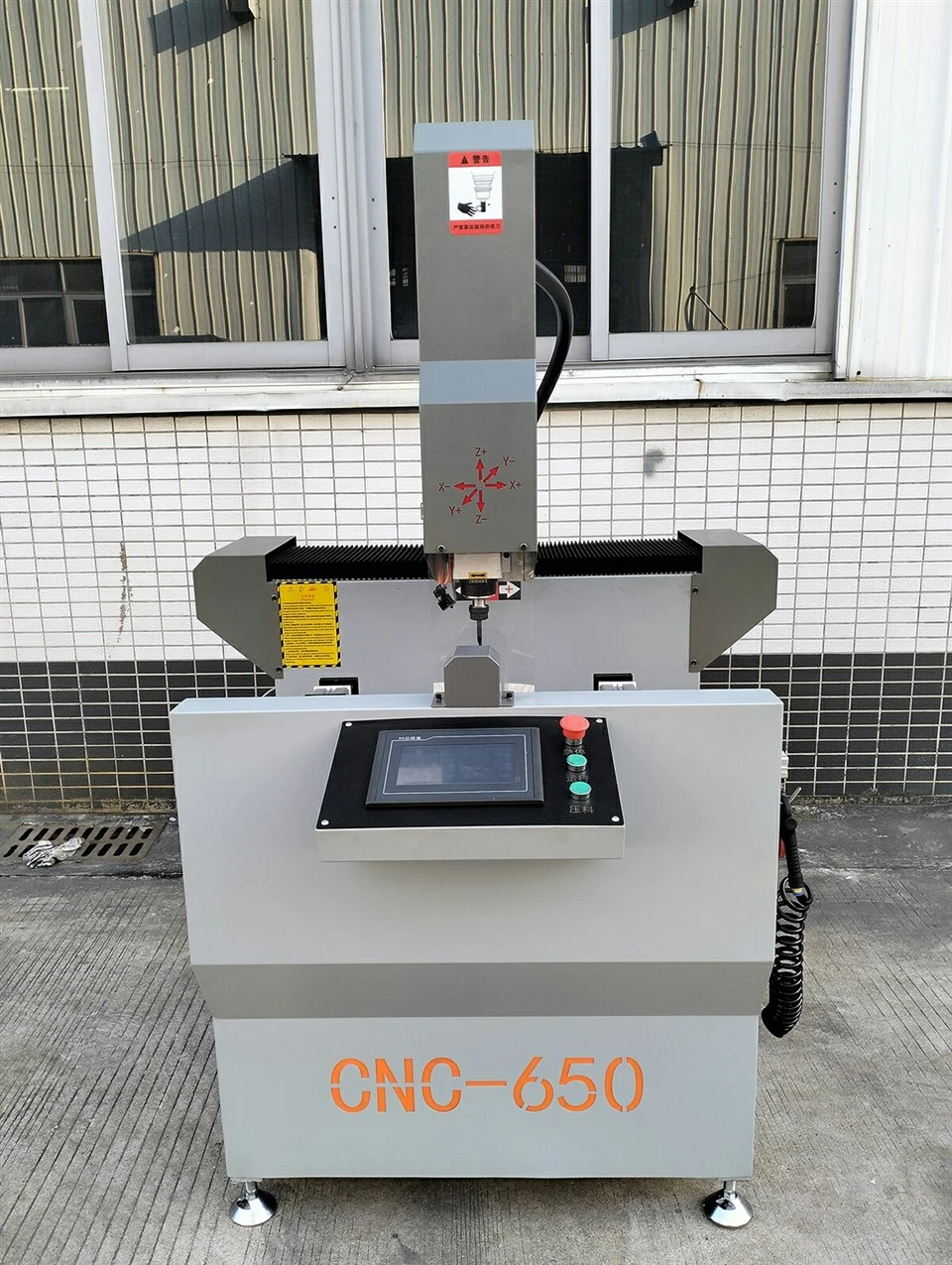

Pregled izdelka
650-mm Flip CNC rezkalni stroj je avtomatiziran vertikalni CNC obdelovalni center, zasnovan za visoko-učinkovito, dvo-stransko rezkanje, vrtanje in rezanje iztisnjenih aluminijastih profilov, uPVC in lahkih zlitin. Opremljen je s 180-stopinjskim samodejnim mehanizmom obračanja in servo krmiljenjem z zaprto-zanko, odpravlja sekundarno ročno vpenjanje, kar skrajša čas cikla za 45 % s ponovljivo natančnostjo ±0,02 mm.
Glavna konfiguracija opreme
|
Ime |
Model / Znamka |
Izvor |
|
7" zaslon |
XINJE |
Kitajska |
|
Inverter |
Keken |
Guangdong |
|
Rele |
Delixi |
Zhejiang |
|
Motor vretena |
Jinsheng |
Guangdong |
|
86 Koračni motor |
Leili |
Guangdong |
|
Voznik |
Leili |
Guangdong |
Glavni tehnični parametri
|
Napajanje |
380V / 50Hz |
|
Moč vretena |
2,2 kW |
|
Hitrost vretena |
0–18000 vrt/min |
|
Delovni zračni tlak |
0,5–0,6MPa |
|
Premik po osi X/Y/Z |
650 / 300 / 250 mm |
|
Pot osi Y (površina od 0 stopinj do -90 stopinj) |
širina 90 mm |
|
Efektivna višina obdelave osi Z |
130 mm |
|
maks. Velikost profila (V × Š) |
130 × 120 mm |
|
Območje obdelave osi X |
650 mm |
|
Območje obdelave osi Y |
45 mm |
|
Območje obdelave osi Z |
170 mm |
|
Splošne dimenzije |
1350 × 1400 × 1750 mm |
|
Teža |
183 kg |
Prednosti postopka in učinkovitosti
180-stopinjsko avtomatizirano obračanje
Servo{0}}gnana rotacijska os samodejno obrača profile v eni nastavitvi vpenjala, odpravlja napake pri ročnem ponovnem pozicioniranju in zagotavlja absolutno koncentričnost.
Pnevmatsko vpenjanje
Več{0}}točkovne nastavljive pnevmatske spone ščitijo tanko{1}}stenske profile (do 1,2 mm) pred deformacijo, hkrati pa dušijo vibracije pri rezanju.
Mikro-kapljično hlajenje
Samodejni sistem-oljne meglice podaljša življenjsko dobo orodja za 35 % in prepreči razreze aluminija ali varjenje-na-orodju med globokim rezanjem.
Storitve prilagajanja
Električni standardi
Nastavljiv na 220V/380V/415V/440V (50/60Hz) s skladnostjo CE, UL ali CSA.
Programski vmesnik
Več-jezični sistem (angleščina, španščina, ruščina itd.) z neposredno integracijo sistema MES/ERP.
Nadgradnje strojne opreme
Izbirna italijanska vretena HSD, avtomatski menjalniki orodij (ATC, 4-8 utorov) in vpenjalne matrice po meri za nepravilne profile.
Factory Strength & Services
4 vrstice in 1,000+ enote Izhod:Opremljen s 4 avtomatiziranimi proizvodnimi linijami, ki letno dostavijo več kot 1000 strojev za zanesljivo izpolnjevanje velikih-naročil B2B.
10+ let strokovnega znanja o raziskavah in razvoju:Več kot desetletje specializacije za visoko{0}}aluminijeve zlitine in stroje za obdelavo zaves, podprto z naprednim računalniško integriranim proizvodnim sistemom (CIMS) za stroškovno-učinkovito proizvodnjo.
Natančne tovarniške postavitve:Brezplačne tlorisne-načrte delavnice in konfiguracije opreme, prilagojene natančno vašim specifikacijam profila, da povečate prostor in preprečite zapravljanje strojev.
1-letna garancija in logistika:Popolna 12-mesečna tovarniška garancija (razen obrabljivih delov) s hitro odpremo delov, popolno tehnično dokumentacijo in prilagodljivimi globalnimi pogoji pošiljanja (FOB, CIF, DDP).
Podpora za nabavno verigo navzgor:Brezplačno povezovanje v panogi s preverjenimi dobavitelji-surovin in dodatkov za pomoč pri brezhibni postavitvi ali povečanju vašega obrata za proizvodnjo oken in vrat.
Pakiranje in globalna logistika
Trgovinski pogoji
Podpira FOB, CIF, DDP, CFR.
Zaščita
Obdelava-olja proti rji, vakuumsko{1}}zaprta plastična folija z industrijskim sušilnim sredstvom.
Ohišje
Leseno ohišje-razreda izvoza,-brez zaplinjevanja, ojačano z notranjim jeklenim okvirjem.
Dokumentacija
Dobavljen z angleškimi priročniki za uporabo, električnimi shemami in začetnim kompletom za-obrabljive dele.
pogosta vprašanja
V: Kakšen je standardni dobavni rok za ta stroj?
O: Standardne konfiguracije trajajo od 20 do 30 delovnih dni. Napetosti po meri, specializirane napeljave ali posebne integracije CNC sistemov zahtevajo 35 do 45 dni.
V: Kako preverite natančnost stroja pred pošiljanjem?
O: Vsak stroj je podvržen 48-urnemu neprekinjenemu suhemu delovanju in dejanskemu poskusnemu rezanju materiala. Za kalibracijo linearnega gibanja uporabljamo laserske interferometre in pred odpošiljanjem zagotovimo popolno poročilo QC in videoposnetek testiranja.
V: Kako poteka tehnična podpora na daljavo in odpravljanje težav s programsko opremo?
O: Krmilniki CNC so lahko opremljeni z omrežnimi moduli, kar našim inženirjem omogoča varno prijavo na daljavo za odpravljanje težav s programiranjem, optimizacijo kode G-ali posodabljanje strojne programske opreme v realnem-času.
V: Kakšna je vaša garancijska politika in kako se dobavljajo rezervni deli?
O: Nudimo 12-mesečno garancijo za vse mehanske in konstrukcijske komponente. Nadomestni deli so odposlani preko hitre kurirske službe (DHL/FedEx/UPS) v 24 urah po diagnozi, dobava delov za celotno življenjsko dobo pa je zagotovljena po ceni.
V: Ali lahko ta stroj obdeluje jeklene ali težke železne profile?
O: Ta model je optimiziran za-hitro usmerjanje aluminija, uPVC, bakra in lahkih kompozitov. Za težko ogljikovo jeklo ali lito železo priporočamo naše-horizontalne obdelovalne centre za težka dela z vreteni, ki jih-poganja zobnik.
V: Kakšno podporo ponujate za tovarniško namestitev in usposabljanje operaterjev?
O: Nudimo obsežne video vadnice in-digitalne{1}}priročnike po korakih. Ponujamo tudi videoposnetke za zagon v živo z našimi terenskimi inženirji ter -inženirsko nastavitev in usposabljanje na kraju samem po dogovoru.
